02 / 09
전체 아키텍처 / DR 대비
멀티 리전 SaaS 아키텍처, CloudFront 중심 트래픽 제어, ECS 마이크로서비스, Cloud Map, DR 오리진 전환 설계
설계 배경
통합 포탈 서비스는 단순 웹 서비스가 아니라, 고가용성과 운영 통제성을 고려한 멀티 리전 SaaS 아키텍처를 목표로 설계 및 구축하였습니다. 기존의 단일 리전 중심 구조에서 발생할 수 있는 장애 리스크를 줄이기 위해, Seoul Region을 Primary로, Tokyo Region을 DR(Disaster Recovery) Region으로 구성하였습니다.
전체 트래픽 흐름
핵심 설계 포인트는 CloudFront를 단순 CDN이 아닌 "아키텍처의 중심 제어 레이어"로 활용한 것입니다. CloudFront에서 경로 기반 라우팅을 적용하여 하나의 도메인 아래에서 정적/동적 트래픽을 자연스럽게 분리하면서도, 인프라를 이원화하지 않고 통합적으로 운영할 수 있도록 구성하였습니다.
CloudFront 경로 기반 라우팅
정적 리소스
/assets/*→ S3 (정적 리소스)
동적 API
/api/*, /auth/*→ ALB → ECS 서비스

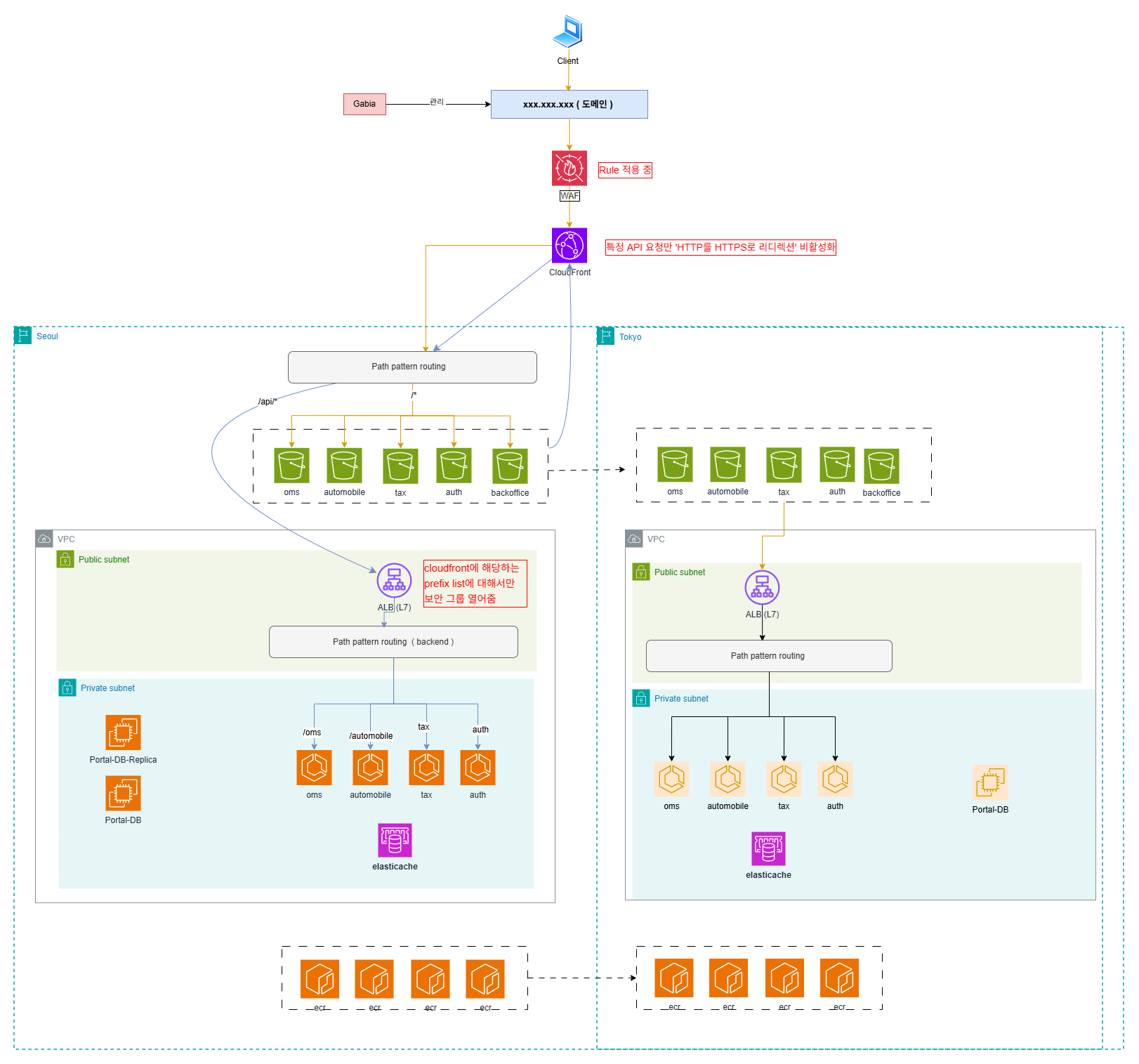

아키텍처 다이어그램
DR 전환 설계 — CloudFront 기반 오리진 전환
일반적으로 Route53 기반 failover는 DNS TTL 및 클라이언트 캐시 영향으로 인해 전환 시점이 예측 불가능한 문제가 있습니다. 이를 개선하기 위해 CloudFront 기반 오리진 전환 방식을 설계하였습니다.
DNS는 CloudFront로 고정
DR 전환 시 CloudFront의 origin(ALB)을 Seoul ↔ Tokyo로 변경
운영자가 수동으로 전환 제어
DNS 영향 없음
DNS propagation 영향을 받지 않아 전환 지연이 발생하지 않음
전환 시점 통제
운영자가 원하는 시점에 정확하게 전환을 실행할 수 있음
일관된 운영
장애 대응 시 일관된 운영 방식을 유지할 수 있음
DR 전환 방식 비교 — Route53 vs CloudFront
| 비교 항목 | Route53 Failover | CloudFront Origin 전환 |
|---|---|---|
| 전환 속도 | DNS TTL 의존 (수분~수십분) | 즉시 반영 (수초) |
| 클라이언트 캐시 | 영향 받음 | 영향 없음 |
| 전환 제어 | 자동 (Health Check 기반) | 수동 (운영자 제어) |
| 예측 가능성 | 낮음 | 높음 |
| 복잡도 | 낮음 | 중간 (오리진 관리 필요) |
ECS Fargate 기반 마이크로서비스 구조
애플리케이션 계층에서는 ECS Fargate 기반 마이크로서비스 구조를 구성하였습니다. auth, tax, portal 등 서비스 단위로 분리하고, 서비스 간 통신은 Cloud Map 기반 내부 DNS를 사용합니다.
Cloud Map 전환 효과
내부 트래픽 경로 단순화 — ALB를 경유하지 않고 직접 서비스 간 호출
ALB 의존도 감소 — 외부 엔드포인트 기반 호출에서 벗어남
서비스 간 결합도 감소 — DNS 기반 서비스 디스커버리
마이크로서비스 구조에 적합한 통신 방식 확보
데이터 계층 구성
데이터 계층에서는 MariaDB를 중심으로 구성하였습니다. 서비스별 데이터베이스 및 계정을 분리(auth, tax)하고, 운영 환경 DB 세팅(자동 부팅, swap 등)을 적용하였습니다.
서비스별 DB 분리
auth, tax 등 서비스별 데이터베이스 및 계정 분리
운영 환경 세팅
자동 부팅, swap 설정 등 운영 안정성 확보
확장 고려
향후 Read Replica 기반 확장 구조 대비
멀티 리전 DR 구조
Tokyo Region에 동일한 리소스를 구성하여, 실제 장애 상황에서 트래픽 전환이 가능한 구조를 마련하였습니다. ECR Cross-Region Replication을 통해 컨테이너 이미지를 동기화하고, 각 리전에 독립적인 ECS 클러스터, ALB, DB를 배치하였습니다.
Seoul Region (Primary)
CloudFront Origin (ALB)
ECS Fargate 클러스터
RDS (MariaDB) + Replica
ElastiCache (Valkey)
ECR Repository
Tokyo Region (Secondary / DR)
대기 ALB (DR 전환 시 Origin)
ECS Fargate 클러스터
RDS (MariaDB)
ElastiCache (Valkey)
ECR (CRR 동기화)
Summary
통합 포탈 서비스는 "CloudFront 중심의 트래픽 제어 + ECS 기반 마이크로서비스 + 멀티 리전 DR 구조"를 결합한 아키텍처로 구축되었습니다. 단순 가용성을 넘어서 운영 통제성과 확장성을 동시에 확보하였으며, 장애 대응 시에도 DNS 전파 지연 없이 즉각적인 트래픽 전환이 가능한 구조를 마련하였습니다.
